瑞萨RX631直接驱动TFT_LCD方案
本方案MCU用瑞萨RX631系列32位MCU。RX631MCU内置了2个通道的外部总线传送专用的DMAC(EXDMAC)。EXDMAC 不通过CPU 进行数据传送。如果产生传送请求， EXDMAC 就将传送源地址的数据传送到目标地址。
RX631MCU不需要带COG驱动芯片的TFT_LCD,使用RGB信号线和TFT_LCD直接连接。无控制器的TFT_LCD面板具有不同的数据结构，例如16位(5位红色，6位绿色，5位蓝色），24位（8位红色，8位绿色，8位蓝色）RGB线。TFT_LCD具有16位数据接口提供565格式为每个像素。TFT_LCD面板的显示器的行和列的结构进行管理。垂直扫描控制行数据输出和水平扫描控制列数据输出。

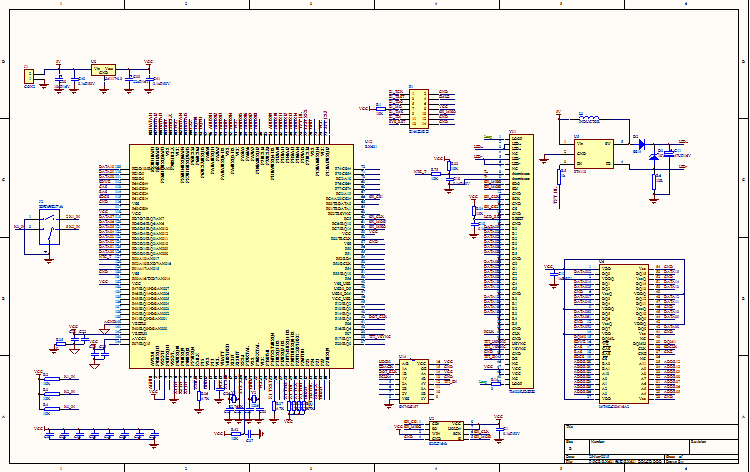

原理图：

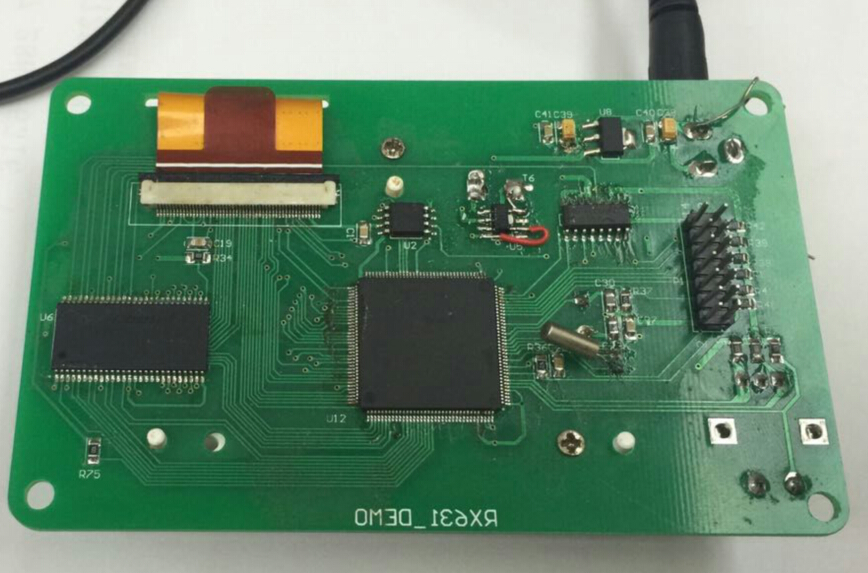

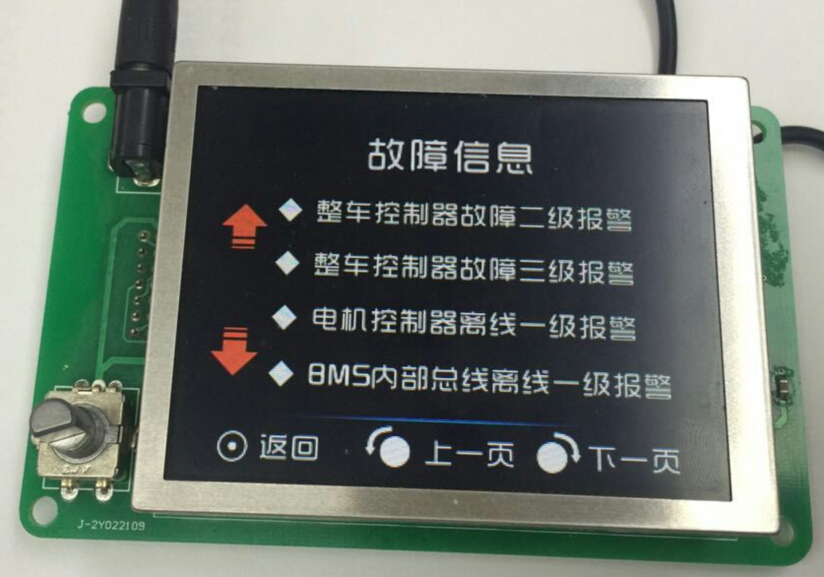

实物图
如需了解此TFT_LCD直驱方案详情可以联系本公司技术部咨询
