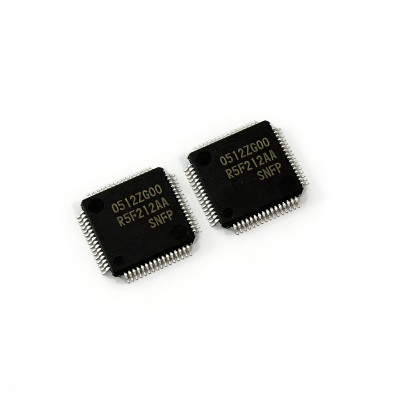

R5F212A7/R5F212AA/R5F212AC

品牌：瑞萨（Renesas）
产品：单片机
在线阅读：R8C2A2B.pdf

  R8C/2A群



    标准外设加入了I2C总线接口（IIC）/芯片选择时钟同步串行接口、10位A/D转换器、8位D/A转换器、次时钟生成电路和振荡停止检测功能。


    配备硬件LIN模块。最高工作频率为20 MHz。可提供64引脚封装。

产品详情

简介:

R8C/2A采用了R8C CPU内核。最大运行频率为20MHz，提供闪存版。在单一电源下可对内部闪存进行改写。

特性:

  • 带有8位预定标器的8位多功能定时器（定时器RA和RB）：2个通道
  • 输入捕捉/输出比较定时器（定时器RC、RD、RF）：16位×4个通道
  • 带有比较匹配功能的实时时钟定时器（定时器RE）：1个通道
  • 异步/时钟同步串行接口：3个通道
  • I2C-bus接口（IIC）/片选时钟同步串行接口：1个通道
  • LIN模块：1个通道（定时器RA、UART0）
  • 10位A/D转换器：12个通道
  • 8位D/A转换器：2
  • 监视定时器
  • 时钟产生电路：XIN时钟产生电路、内部振荡器（高/低速）、子时钟产生电路
  • 振荡停止检测功能
  • 电压检测电路
  • 加电复位电路
  • I/O端口：55个（包括LED驱动端口）
  • 外部中断管脚：8个



应用:

家电、办公设备、音频、消费品


型号:

R8C/2A Group
Docu
ments		 Part No. ROM RAM ROM Type Operating
Frequency/
Supply
Voltage		 Status Remarks PKG
Code
PDF R5F212A7SDFA 48K 2.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064GA-A
(64P6U-A)
PDF R5F212A7SDFP 48K 2.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064KB-A
(64P6Q-A)
PDF R5F212A7SNFA 48K 2.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064GA-A
(64P6U-A)
PDF R5F212A7SNFP 48K 2.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064KB-A
(64P6Q-A)
PDF R5F212A7SNLG 48K 2.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PTLG0064JA-A
(64F0G)
PDF R5F212A8SDFA 64K 3K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064GA-A
(64P6U-A)
PDF R5F212A8SDFP 64K 3K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064KB-A
(64P6Q-A)
PDF R5F212A8SNFA 64K 3K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064GA-A
(64P6U-A)
PDF R5F212A8SNFP 64K 3K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064KB-A
(64P6Q-A)
PDF R5F212A8SNLG 64K 3K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PTLG0064JA-A
(64F0G)
PDF R5F212AASDFA 96K 7K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064GA-A
(64P6U-A)
PDF R5F212AASDFP 96K 7K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064KB-A
(64P6Q-A)
PDF R5F212AASNFA 96K 7K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064GA-A
(64P6U-A)
PDF R5F212AASNFP 96K 7K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064KB-A
(64P6Q-A)
PDF R5F212AASNLG 96K 7K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PTLG0064JA-A
(64F0G)
PDF R5F212ACSDFA 128K 7.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064GA-A
(64P6U-A)
PDF R5F212ACSDFP 128K 7.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064KB-A
(64P6Q-A)
PDF R5F212ACSNFA 128K 7.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064GA-A
(64P6U-A)
PDF R5F212ACSNFP 128K 7.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PLQP0064KB-A
(64P6Q-A)
PDF R5F212ACSNLG 128K 7.5K Flash memory 20MHz/3.0 to 5.5V,
10MHz/2.7 to 5.5V,
5MHz/2.2 to 5.5V		 New product - PTLG0064JA-A
(64F0G)

表1. R8C/2A群的性能概要

项目 性能
CPU 基本指令 89 条指令
最短指令
执行时间		 50ns (f(XIN)=20MHz, VCC=3.0～5.5V)
100ns (f(XIN)=10MHz, VCC=2.7～5.5V)
200ns (f(XIN)=5MHz, VCC=2.2～5.5V)
运行模式 单芯片模式
地址空间 1 M字节
存储容量 请参考产品阵容
外围
功能		 端口 I/O端口：55个管脚（包括LED驱动端口），
输入端口：2个管脚
LED驱动端口 I/O端口：8个管脚
定时器 定时器RA：8位×1个通道
定时器RB：8位×1个通道（每个定时器都带有8位预定标器）
定时器RC：16位×1个通道（输入捕捉和输出比较电路）
定时器RD：16位×2个通道（输入捕捉和输出比较电路）
定时器RE：带有实时时钟和比较匹配功能
定时器RF：16位×1个通道（输入捕捉和输出比较电路）
串行接口 3 个通道（UART0、UART1、UART2）
  时钟同步、时钟异步
1 个通道
  I2C-bus 接口（IIC）（1）,
  片选时钟同步（SSU）
LIN模块 硬件LIN：1个通道（定时器RA、UART0）
A/D转换器 10位A/D转换器：1个电路，12个通道
D/A转换器 8位D/A转换器：2个电路
监视定时器 15位×1个通道（附预定标器）
可选择复位启动功能
中断 23个内部源，5个外部源，4个软件源，7个优先级
时钟产生电路 3 个电路
  XIN时钟产生电路（内置反馈电阻）,
   内部振荡器（高速、低速）*
  子时钟产生电路（32kHz），
  *高速内部振荡器具有频率调整功能
振荡停止检测功能 XIN时钟振荡停止检测功能
电压检测电路 内部
加电复位电路 内部
电特性 电源电压 VCC=3.0～5.5V (f(XIN)=20MHz)
VCC=2.7～5.5V (f(XIN)=10MHz)
VCC=2.2～5.5V (f(XIN)=5MHz)
消耗电流 12mA (VCC=5.0V, f(XIN)=20MHz)
5.5mA (VCC=3.0V, f(XIN)=10MHz)
2.1μA (VCC=3.0V, 等待模式 f(XCIN)=32kHz)
0.65μA (VCC=3.0V, 停止模式)
闪存 编程/擦除电压 VCC=2.7～5.5V
可编程/擦除次数 100次
工作环境温度 -20℃～85℃（N版）
-40℃～85℃（D版）（2）
封装 64管脚塑模LQFP

注:
1. I2C是飞利浦半导体公司的商标。
2. 使用D版前，请先指定。
