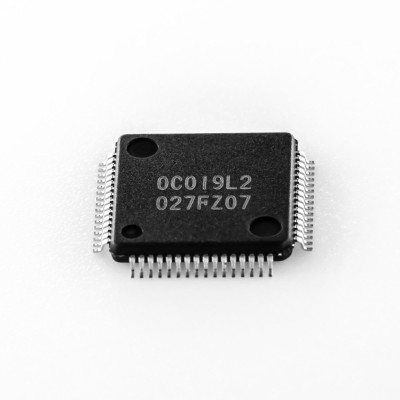

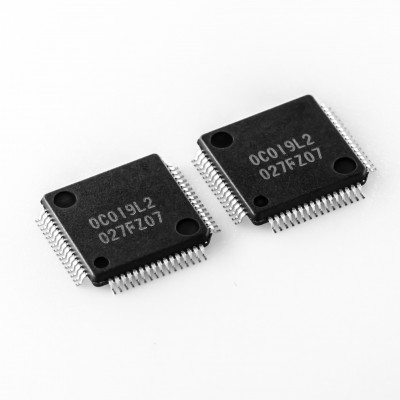

超低功耗科技

● VDD=1.6～5.5V的单电源、能以1.8V的低电压运行。

● HALT模式

● STOP模式

● SNOOZE模式

RL78 CPU 内核

● 3段流水线的CISC哈佛体系结构

● 最短指令执行时间：能在高速（0.04167s：以高速内部振荡器时钟24MHz运行时）到超低速

（30.5s：以副系统时钟32.768kHz运行时）之间变换。

● 地址空间：1M字节

● 通用寄存器：8位寄存器×8×4组

● 内部RAM：4KB

代码闪存

● 代码闪存：64KB

● 块大小：1KB

● 禁止块擦除、改写（安全功能）

● 内置片上调试功能

● 自编程：具有引导交换功能和闪存屏蔽窗口功能

高速内部振荡器

● 可从24MHz/16MHz/12MHz/8MHz/6MHz/4MHz/3MHz/2MHz/1MHz中选择

● 高精度±1.0% （VDD=1.8～5.5V、TA=–20～+85°C）

工作环境温度

● TA=–40～+85°C

电源管理和复位功能

● 内置上电复位（POR）电路

● 内置电压检测（LVD）电路（从14种中选择中断和复位）

DMA （Direct Memory Access）控制器

● 内置4个通道

● 8位/16位的SFR与内部RAM间的传送为2个时钟

乘除器和乘加器

● 16位16位=32位（有符号/无符号）

● 32位32位=32位（无符号）

● 16位16位+32位=32位（有符号/无符号）

串行接口

● CSI： 2个通道

● UART/UART （支持LIN-bus）：3～4个通道/1个通道

● I2C/简易I2C： 1个通道/2个通道

定时器

● 16位定时器： 8个通道

● 12位间隔定时器： 1个通道

● 实时时钟2 （有高精度1Hz输出功能）：1个通道（99年日历、闹钟功能、时钟校正功能）

● 看门狗定时器： 1个通道（能以专用低速内部振荡器时钟运行）

A/D转换器

● 8/10位分辨率A/D转换器（VDD=1.6～5.5V）

● 模拟输入：9～12个通道

● 内部基准电压（1.45V）和内置温度传感器注1

比较器

● 2个通道

● 运行模式：比较器高速模式、比较器低速模式、窗口模式

● 基准电压能从外部基准电压和内部基准电压中选择。

LCD 控制器/ 驱动器

● 段信号输出：36 （32）个注2

● 公共信号输出：4 （8）个注2

● 能进行内部升压和外部电阻分压的切换

注1. 只能选择HS （高速主）模式。

2. （）内为使用8 COM 时的信号输出个数。

输入/ 输出端口

● I/O端口：49个（N沟道漏极开路输入/输出[6V耐压]：2个， N沟道漏极开路输入/输出[VDD耐压]：

12～18个）

● 能进行N沟道漏极开路、TTL输入缓冲、内部上拉的切换

● 能与不同电位（1.8/2.5/3V）运行的器件连接

● 内置时钟输出/蜂鸣器输出控制电路

其他

● 内置十进制校正（BCD）电路
