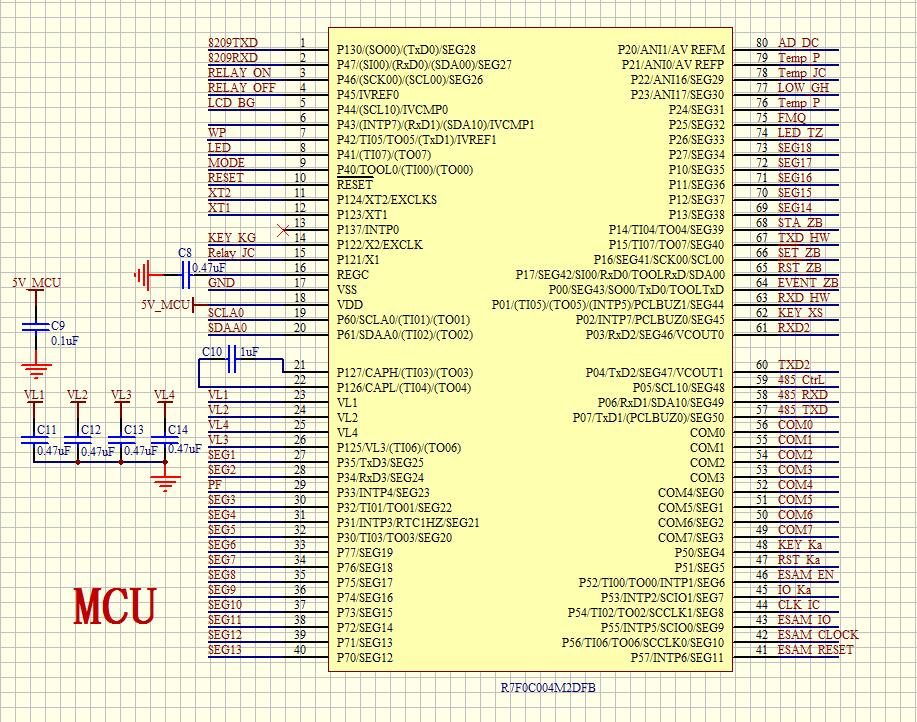

主控MCU R7F0C004M特点：

超低功耗科技
● VDD=1.6～ 5.5V的单电源、能以 1.8V的低电压运行
● HALT模式
● STOP模式
● SNOOZE模式
RL78 CPU 内核
● 3 段流水线的 CISC哈佛体系结构
● 最短指令执行时间：能在高速 （ 0.03125ms：以高速内部振荡器时钟 32MHz运行时）到超低速（ 30.5ms：以副系统时钟 32.768kHz运行时）之间变换。
● 地址空间： 1M字节
● 通用寄存器： 8位寄存器 ×8×4组
● 内部 RAM： 8KB
代码闪存
● 代码闪存： 128KB
● 块大小： 1KB
● 禁止块擦除、改写 （安全功能）
● 内置片上调试功能
● 自编程：具有引导交换功能和闪存屏蔽窗口功能
高速内部振荡器
● 可从 24MHz/16MHz/12MHz/8MHz/6MHz/4MHz/3MHz/2MHz/1MHz中选择
● 高精度 ±1.0% （ VDD=1.8～ 5.5V、 TA=-20～ +85°C）
工作环境温度
● TA=-40～ +85°C
电源管理和复位功能
● 内置上电复位 （ POR）电路
● 内置电压检测 （ LVD）电路 （从 14种中选择中断和复位）
DMA （ Direct Memory Access）控制器
● 配置 4个通道
● 8位 /16位的 SFR与内部 RAM间的传送时间为 2个时钟
乘除和乘加运算器
● 16位 ×16位 =32位 （带符号 /无符号）
● 32位 ÷32位 =32位 （无符号）
● 16位 ×16位 +32位 =32位 （带符号 /无符号）
串行接口
● CSI： 1个通道
● UART/UART （支持 LIN-bus）： 4个通道/1个通道
● I2C/简易 I2C： 1个通道/2个通道
定时器
● 16位定时器： 8个通道
● 12位间隔定时器： 1 个通道
● 实时时钟： 1 个通道 （ 99年日历、闹钟功能、时钟校正功能）
● 看门狗定时器： 1 个通道 （能以专用低速内部振荡器时钟运行）
A/D转换器
● 8/10位分辨率 A/D转换器 （ VDD=1.6～ 5.5V）
● 模拟输入： 4个通道
● 内部基准电压 （ 1.45V）和内置温度传感器注 1

比较器
● 2个通道
● 运行模式：比较器高速模式、比较器低速模式、窗口模式
● 基准电压能从外部基准电压和内部基准电压中选择。
LCD 控制器 / 驱动器
● 段信号输出： 51 （ 47）个
● 公共信号输出： 4 （ 8）个
● 能进行内部升压和外部电阻分压的切换
输入 / 输出端口
● I/O端口： 65个 （ N沟道漏极开路输入 /输出 [6V耐压 ]： 2个、 N沟道漏极开路输入 /输出[VDD耐压/EVDD耐压]： 18 个）
● 能进行 N沟道漏极开路、 TTL输入缓冲、内部上拉的切换
● 能与不同电位 （ 1.8/2.5/3V）运行的器件连接
● 内置时钟输出 /蜂鸣器输出控制电路

其他
● 内置十进制校正 （ BCD）电路

封装

LQFP80-0.5mm
