国网单相表开关电源方案JB06DD-3
＜＜产品特点＞＞
-
超宽的输入电压范围
-
高效率、极低待机功耗、低纹波
-
良好的电磁兼容特性，较好的抗干扰能力
-
多种保护能力：过流、过压、过热保护
-
可靠的安全特性，输入，输出与输出之间高隔离
-
低成本，采用数字前端控制技术，无需反馈
-
符合国家电网标准要求
-
可根据客户实际需求定制
＜＜输入、输出特性＞＞
|
输入电压 |
85-380V |
标称输出电压（V） |
V1：12V |
V2：5V |
V3：5V |
|
工作频率 |
47-63HZ |
输出电流（A） |
0.5 |
0.1 |
0.1 |
|
待机功耗 |
≤0.1W |
供电用途 |
继电器、MCU |
计量模块 |
485模块 |
|
满载效率 |
≥70% |
电压调整率（mV） |
50 Max |
10 Max |
10 Max |
|
启动时间 |
≤500ms |
纹波（mVp-p） |
200 Max |
10 Max |
10 Max |
＜＜安全特性＞＞
|
绝 缘 耐 压 |
IN对OUT1和OUT2 |
2.0kVac 1 分钟Ico<2mA绝缘电阻>30mΩ |
|
OUT1和OUT2 |
2.0kVac 1 分钟Ico<2mA绝缘电阻>30mΩ | |
|
OUT3和OUT1、OUT2和OUT3 |
4.0kVac 1 分钟Ico<2mA绝缘电阻>50mΩ | |
|
冲击耐压 |
6KVDC(试验时应无击穿跳火，闪烁或绝缘击穿现象)绝缘电阻>50mΩ@500VDC | |
|
温度系数（%/℃） |
200Typ | |
＜＜环境特性＞＞
|
工作温度 工作温度和海拔高度 |
-40~+85℃,20-95%RH(无结露)，63.0~106.0Kpa(4000m Max) |
|
储藏温度 工作温度和海拔高度 |
-50~+100℃,20-95%RH(无结露)，63.0~106.0Kpa(9000m Max) |
|
振动 |
10~55Hz,19.6m/s2(2G),3分钟周期，沿X,Y,Z轴各60分钟 |
|
冲击 |
196.1m/s2(20G),11ms,沿X,Y,Z轴1次 |

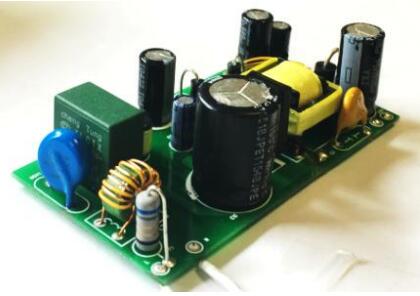

＜＜实物图＞＞
如需了解此方案详情可以联系本公司技术部咨询。
